風華薄膜電阻是一種高精密低溫漂的新型高端產品，是國內少數能夠生產制造高端精密電阻的品牌之一。南京南山作為風華電阻電容電感和二三極管等產品的大型合作伙伴，在2012年加大了千分之一精美電阻器25ppm低溫漂產品的市場推廣力度，產品交期短，穩定性和耐潮濕性高，銷售網站www.critu.cn 。全國統一客服電話：400 888 5058  聯系人：陳經理，蔣經理。在風華高科的配合下，目前南京南山在南京總部、杭州、深圳分部設有貼片薄膜電阻現貨倉庫，常備常用型號，大大提高了快速供貨能力。
薄膜電阻器是高精度電阻器的一種。薄膜電阻器與目前市場上主流的厚膜貼片電阻器想區別，是一種具有很高阻值精度和極低的溫度系數的片式電阻器，英文全稱為Thin film chip fixed resistors。薄膜電阻器是用類蒸發的方法將一定電阻率材料蒸鍍于絕緣材料表面制成，一般這類電阻常用的絕緣材料是陶瓷基板。

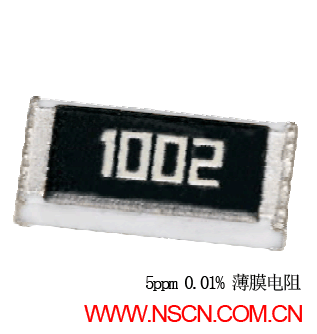

薄膜電阻

薄膜電阻溫度系數與精度

溫度系數：D=±5ppm/ ℃，E=±10ppm/ ℃，F=±15ppm/ ℃， G=±25ppm/ ℃，H=±50ppm/ ℃。
公差精度：T=±0.01%，A=±0.05% ，B=±0.1% ，C=±0.25%，D=±0.5% ，F=±1%

規格型號命名方法

以下以風華薄膜電阻為例說明薄膜貼片電阻的型號命名規則，其他品牌請參看對應廠家的規格書。
型號舉例：
T  D   05   G   1003   B  T
型號含義：

1、T：產品代號：薄膜片式電阻器
           Product Code ：Thin Film Chip Resistor

2、D：額定功率代號 Power Rating Code:
             C=1/16W，D=1/10W ，E=1/8W ，F=1/4W ，  G=1/2W，R=1/3W ，H=3/4W ，J=1W 。

3、05 ：封裝尺寸代號 Specification Code:
             02=0402，03=0603，05=0805，06=1206， 1210=1210，10=2010，12=2512。

4、G：電阻溫度系數代號T.C.R Code:
             D=±5ppm/ ℃，E=±10ppm/ ℃，F=±15ppm/ ℃，
             G=±25ppm/ ℃，H=±50ppm/ ℃。

5、1003：電阻值代號Resistance Value Code:
             103=10KΩ(E-24)，1003=100KΩ(E-96)，1R00=1.0Ω。
:6、B：電阻值誤差精度代號Resistance Tolerance Code:
             T=±0.01%，A=±0.05% ，B=±0.1% ，C=±0.25%，D=±0.5% ，F=±1% 。

7、T：包裝方式代號 Packing Style Code:
             T=編帶包裝，B=塑料盒包裝，C=塑料袋散裝。
             T=Tape & Reel，B=Bulk Case ，C=Case 。

薄膜電阻結構?

1、陶瓷基片 Ceramic Substrate

2、背電極 Reverse Electrode

3、面電極 Face Electrode

4、電阻體 NiCr Resistive Element

5、鈍化層 Passivation

6、保護層 Protective Coating

7、標 記 Marking

8、端電極 Inner Termination

9、中間電極 Middle Termination

10、外部電極 Outer Termination
（圖片傳不上來，等下一位傳吧）

薄膜電阻封裝尺寸

型號Type     L             W                        t                   b
0402     1.00±0.05     0.50±0.05     0.30±0.05     0.20±0.10
0603     1.55±0.10     0.80±0.10     0.45±0.10     0.30±0.20
0805     2.00±0.15     1.25±0.15     0.55±0.10     0.40±0.25
1206     3.05±0.15     1.55±0.15     0.55±0.10     0.35±0.25
1210     3.10±0.15     2.40±0.15     0.55±0.10     0.50±0.25
2010     4.90±0.15     2.40±0.15     0.55±0.10     0.50±0.25
2512     6.30±0.15     3.10±0.15     0.55±0.10     0.50±0

薄膜電阻分類

薄膜電阻器是用蒸發的方法將一定電阻率材料蒸鍍于絕緣材料表面制成。

1.碳膜電阻器

將結晶碳沉積在陶瓷棒骨架上制成。碳膜電阻器成本低。性能穩定。阻值范圍寬。溫度系數和電壓系數低，是目前應用廣泛的電阻器。

2.金屬膜電阻器。

用真空蒸發的方法將合金材料蒸鍍于陶瓷棒骨架表面。金屬膜電阻比碳膜電阻的精度高，穩定性好，噪聲，溫度系數校在儀器儀表及通訊設備中大量采用。

3.金屬氧化膜電阻器

在絕緣棒上沉積一層金屬氧化物。由于其本身即是氧化物，所以高溫下穩定，耐熱沖擊，負載能力強。

4.合成膜電阻

將導電合成物懸浮液涂敷在基體上而得，因此也叫漆膜電阻。由于其導電層呈現顆粒狀結構，所以其噪聲大，精度低，主要用他制造高壓，高阻，小型電阻器。
