電子制造中的金屬膜電阻MELF

雖然金屬膜電阻在某些應用中提供了一些顯著且引人注目的技術優勢，但它們?cè)?a href=http://www.critu.cn/ target=_blank class=infotextkey>貼片電阻的制造中并不總是容易操作的。

到目前為止，SMD電阻器常見的形式是扁平或長方體格式。這些都需要一種形式的噴嘴上的挑選和放置機器，然而熔化電阻需要一個不同的一個，使圓柱形的熔化電阻被容納。他們還需要更高水平的真空挑選和放置機器。

MELF貼片電阻器標記

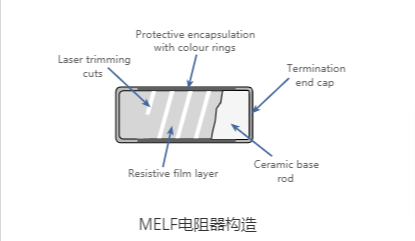

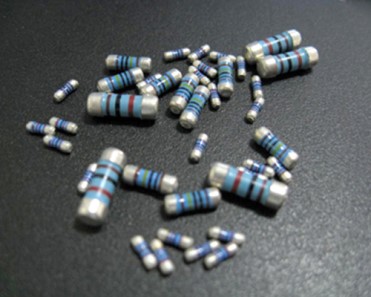

MELF貼片電阻器在某些設計中使用。這些電阻是圓柱形的（晶圓電阻），不適合打印在表面上的字符，盡管彩色帶很容易使用。因此，MELF貼片電阻器標記代碼實際上與引線電阻器相同。

使用了三種變體：

四波段代碼：該系統用于使用E24電阻器系列的公差高達5%的電阻器。前兩個波段提供有效數字。第三個波段提供倍增器，第四個波段通常更寬，提供公差。

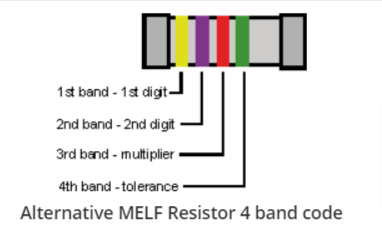

有時可使用另一種色帶系統，其中色帶全部朝MELF電阻器的一端分組，而不是在遠端具有較寬的色帶。

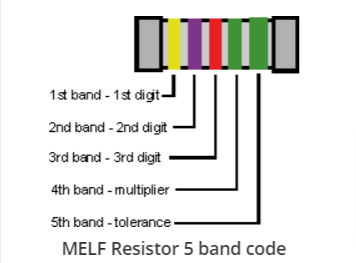

五帶代碼：該系統用于使用E48、E96或E192系列值的公差高于1%的高電阻。前三個波段提供了重要的數字。第四個波段給出乘數，第五個波段給出公差。

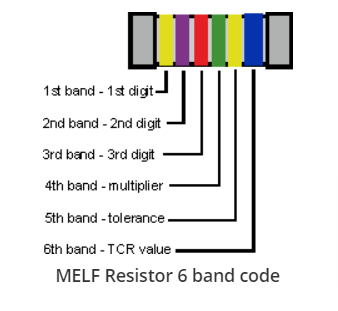

六波段代碼：該代碼為溫度系數標記提供空間。與四波段代碼一樣，前三個波段給出了有效數字。接下來是公差帶，后第五個帶提供公差。

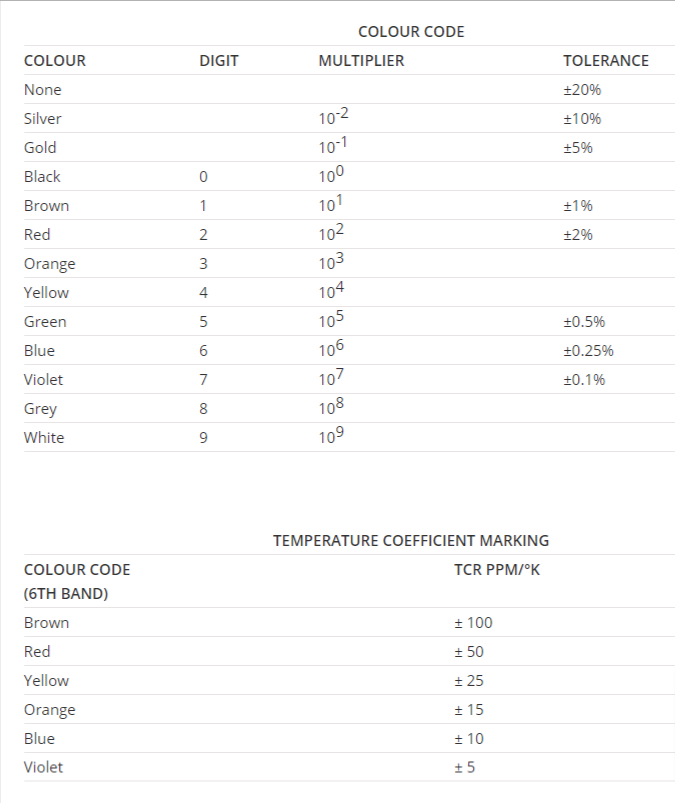

顯示各種顏色和數字的表格如下：
