一、主要用途的區別

合金片式固定電阻器又稱為貼片合金電阻或毫歐電阻，因其較高3W的高功率、和*低0.5mΩ（0.0005歐姆）的超低阻值，以及50ppm的低溫漂特性可以實現在主要用在開關電源、音頻設備的過電流保護、電壓調節器、電源轉換器、充電器、汽車引擎控制器、便攜式設備的電流檢測集成電路.它是一種I/V轉換器,將測量的電流轉換成相應的電壓檢測到有過流發生時,可以控制關斷電源或負載開關,或以限制的電流輸出。

貼片薄膜電阻是貼片式精密電阻器中一個重要的分支，以其高精度、低溫漂和超高的穩定性廣泛用于各類醫學儀器、測試/測量設備、打印設備、自動設備控制器、轉換器、通訊設備、高端手機等方面。





二、規格和參數范圍的區別



1、規格尺寸：風華高科目前提供的常規貼片合金電阻封裝尺寸有三個，分別是1206、1210和2512。其他封裝尺寸需要定制生產，有起訂量要求。而常規貼片精密薄膜電阻可以生產0402、0603、0805、1206、1210、2010和2512共7個封裝規格。后者可選封裝較前者多。

2、額定功率：合金貼片電阻實現了同等封裝尺寸下比貼片薄膜電阻更高的額定功率。例如1206封裝薄膜電阻提升功率為0.25W，而相同封裝貼片合金電阻的額定功率我1W，同樣2512封裝，合金電阻可以實現2~3W，較之薄膜電阻的1W大大提高。

3、阻值范圍：風華高新科技股份有限公司生產的貼片式合金電阻均為毫歐級，*小為0.5m歐姆，*大0.1歐姆。而薄膜電阻阻值范圍在10歐姆~1M之間，可選擇阻值范圍較大。

4、低溫度系數：兩者均可實現較低的溫度系數。合金電阻可以實在毫歐電阻值級別下的50ppm低溫漂，二薄膜精密電阻實現在10~1M歐姆級別下5ppm的超低溫漂。風華高科生產的這兩者在生產制造方面均達到了相當高的工藝水平。使國內高端片式電阻品牌和產品品質取得了與國外品牌相抗衡的能力。

5、誤差與精度：與溫度系數類似，合金貼片電阻可以實現在毫歐姆級別超低阻值情況下正負1%的精度，而在公差精度方面薄膜貼片電阻可以實現10歐姆~k歐級別萬分之一的超高精度。



三、型號命名方法的區別
詳見風華薄膜精密電阻型號命名方法


四、電阻結構上的區別：

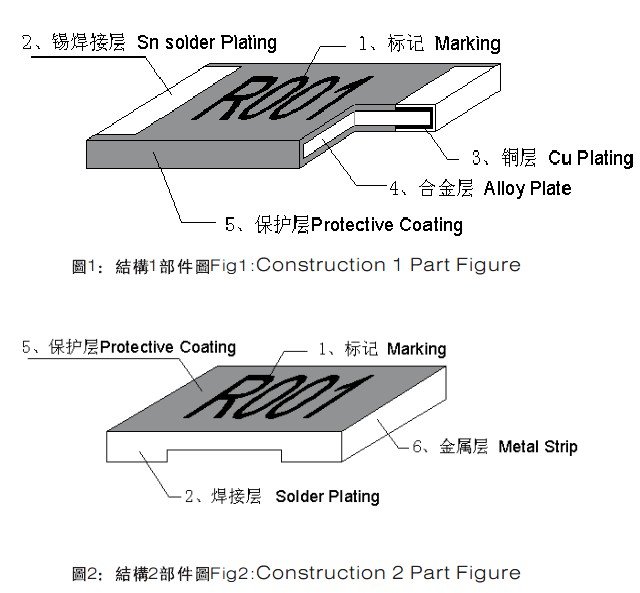

1、合金貼片電阻從結構式主要分為：標記、錫焊接層、銅層、合金層、保護層、金屬層六個部分。詳見下圖。







2、風華高科精密薄膜電阻結構示意圖：
