很多人對于碳膜電阻和金屬膜電阻以及晶圓電阻，這三種貼片電阻的區別和聯系，可能不太清楚，這里我們來簡單了解一下。

碳膜電阻器定義：

碳膜電阻器是一種固定電阻器，它使用碳膜將電流限制在一定水平。這些類型的電阻器廣泛用于電子電路中。

碳膜電阻器構造：

碳膜電阻器是通過在陶瓷基板上放置碳膜或碳層而制成的。碳膜充當電流的電阻材料。因此，碳膜阻擋了一些電流。陶瓷基底用作熱或電的絕緣材料。因此，陶瓷基板不允許熱量通過它們。因此，這些電阻器可以承受更高的溫度而不會造成任何損壞。

金屬端蓋安裝在電阻材料的兩端。由銅制成的引線在這些金屬端蓋的兩端相連。碳膜電阻器的電阻元件涂有環氧樹脂以進行保護。碳膜電阻器比碳膜電阻器更優選，因為碳膜電阻器比碳膜電阻器產生更少的噪聲。碳膜電阻器的電阻值比碳組成電阻器低。電阻器的容差是我們所期望的電阻值（200之間的差Ω）和實際制造的電阻值（202.3Ω）。碳膜電阻器的可用范圍為1Ω（一歐姆）至10MΩ（十兆歐姆）。在碳膜電阻器中，可以通過修整碳層的厚度或通過沿其長度以螺旋方式切割碳金屬來獲得所需的電阻值。這通常是通過使用激光來完成的。一旦獲得所需的電阻值，就停止切割碳金屬。碳膜電阻器的電阻負溫度系數高。材料的電阻隨溫度升高而降低的速率稱為電阻的負溫度系數。碳膜電阻器的電阻負溫度系數高。因此，碳膜電阻器的電阻隨著溫度的升高而容易減小。

碳膜電阻和金屬膜電阻區別：

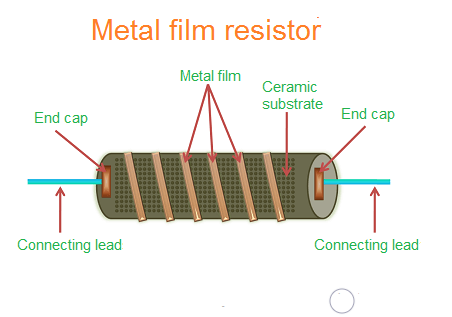

金屬膜電阻器的構造與碳膜電阻器的構造相似，不同之處在于用于構造膜的材料不同。在碳膜電阻器中，碳用于構造膜，而在金屬膜電阻器中，錫和銻或鎳鉻用于構造膜。通過將金屬膜放置在陶瓷基板上來制造金屬膜電阻器。金屬膜抵抗流過金屬膜的電流。因此，它充當電流的電阻元件。陶瓷基板不允許熱量通過。因此，它充當了熱絕緣材料。

金屬膜電阻器比碳成分電阻器更優選，因為金屬膜電阻器產生的噪聲小于碳成分電阻器。

金屬膜電阻器的電阻與金屬膜層的厚度成反比。厚度更大的金屬膜層為自由電子從一個地方自由移動到另一地方提供了很大的空間。因此，自由電子與原子碰撞的可能性很小。因此，只有少量的自由電子與原子碰撞。與原子碰撞的少量自由電子失去了能量 ，剩余的大量自由電子通過攜帶電流自由移動。因此，具有非常厚的膜層的金屬膜電阻器允許大量的電流。          厚度小的金屬膜層為自由電子提供了較小的空間。因此，自由電子與原子碰撞的可能性很高。因此，大量的自由電子與原子碰撞。與原子碰撞的大量自由電子失去了能量，剩余的少量自由電子通過攜帶電流從一個地方自由移動到另一地方。因此，具有非常薄的膜層的金屬膜電阻器僅允許少量電流。

金屬膜電阻器的優點：

低成本

產生的噪聲小于碳質電阻器

工作范圍廣

長期穩定性

公差低

低溫電阻系數

尺寸很小

金屬膜電阻器的應用：

高頻應用

對于金屬膜電阻和晶圓電阻之間的比較，在金屬膜電阻和晶圓電阻有什么區別和聯系有說到，可以查看一下。
